 bobine d allumage dtmx electronique

Aller en bas
AuteurMessage
steph 31



Membres

Nombre de messages : 7
Date d'inscription : 08/02/2012
bobine d allumage dtmx electronique Vide
MessageSujet: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyLun 9 Avr 2012 - 11:38bobine d allumage dtmx electronique Empty

bonjour a tous!et bon anniversaire a tous les membres qui prennent un an de plus aujourd hui!voila quelque temps que je ne suis pas venu sur le forum mais je travaillais,et en parti pour ceux qui comme moi préfèrent faire que acheter!une bobine d allumage coûte dans les 90 euros sur un site bien connu et plus encore chez yamaha!j ai donc décide de "réparer" ma bobine,ou plutôt de la refaire. et de vous faire voir comment.ma bobine avant intervention n avait que 170ohms de résistance,donc toute petite étincelle et encore que de temps en temps.

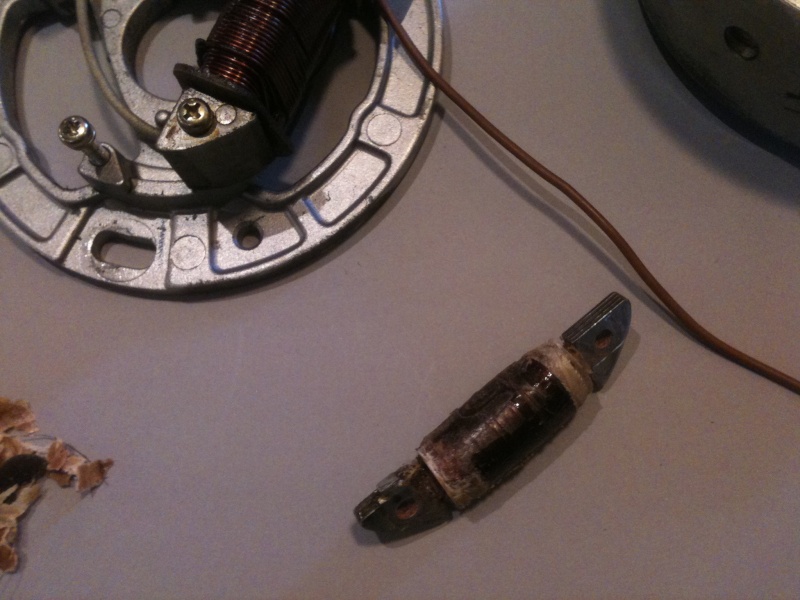

bobine d allumage dtmx electronique Photo_23
démontage et comptage du nombre de spires de la bobine!
bobine d allumage dtmx electronique Photo_25
pour pouvoir compter il faut chauffer délicatement pour fondre le vernis sans fondre le fil de cuivre!sans cette étape il est impossible de séparer les fils qui avec le vernis forment un bloc très compact.donc une fois la bobine coupée sur la longueur et chauffée il ne reste plus qu'a compter.je l ai fait pour vous 6595t
bobine d allumage dtmx electronique Photo_26
vous avez donc l âme de la bobine a nu.il faut l isoler pour pouvoir la rebobiner!

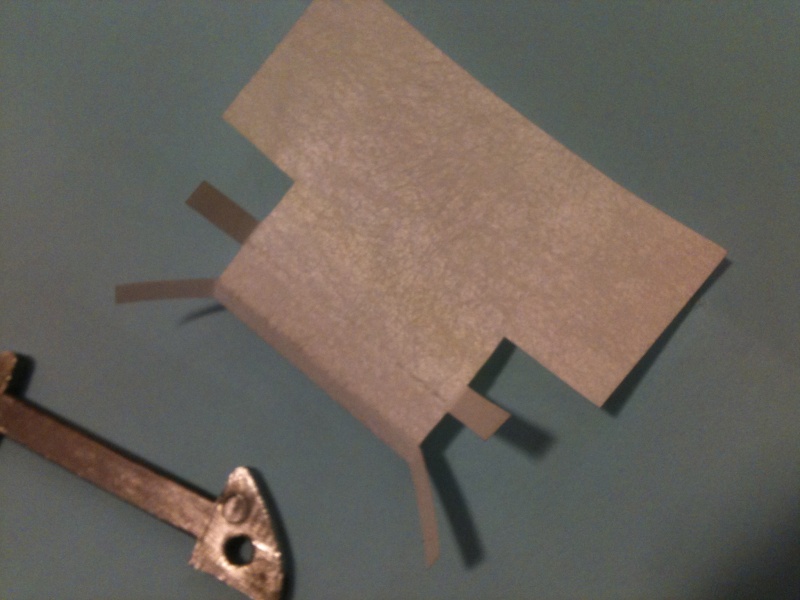

bobine d allumage dtmx electronique Photo_27
pour cela utiliser ou scotch isolant ou du carton moi j ai fait avec un genre de fibre de verre.faites votre gabarit de manière a bien isoler bobine d allumage dtmx electronique Photo_28

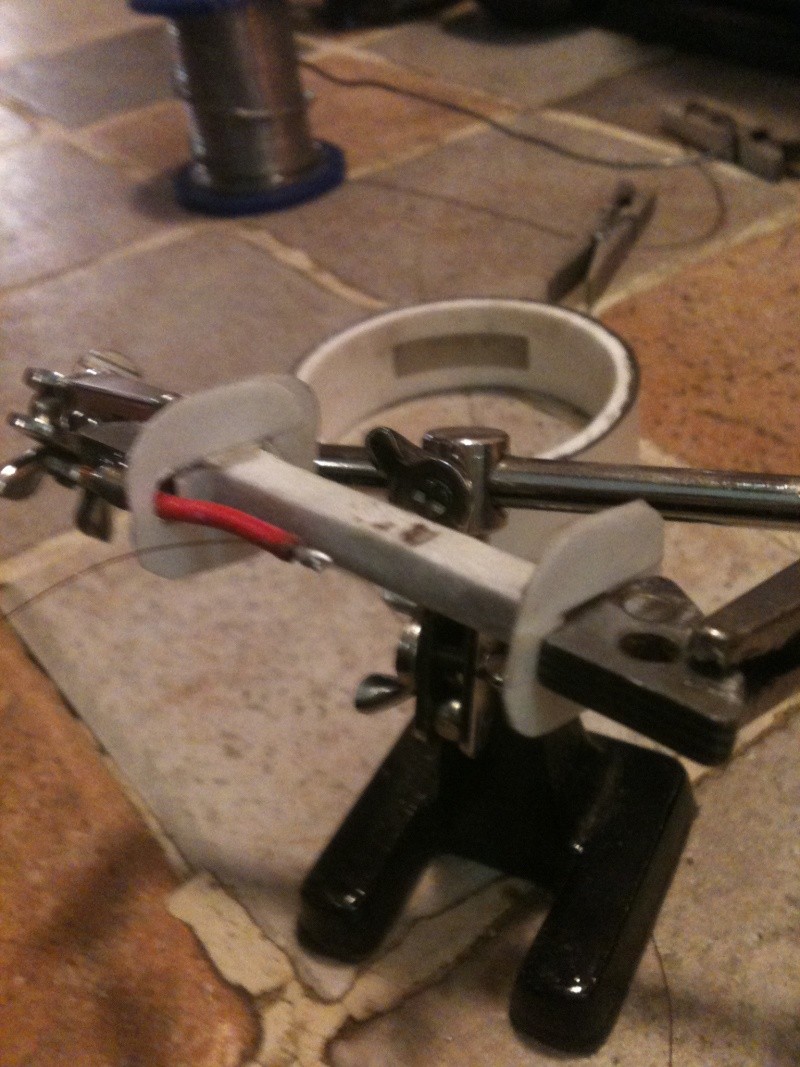

les cotes sont très importants ils tiendront la bobine et éviteront le contact entre le fil de cuivre et l âme de la bobine! n hésitez pas a faire du solide j ai fais avec de la super glue.le fil de départ et soudé a l’étain et gaîné on va pouvoir démarrer les choses sérieuses!
bobine d allumage dtmx electronique Photo_29
pensez a faire un tour d adhésif autour de la soudure a l étain,surtout si comme moi vous n êtes pas un spécialiste vous risquez de faire des pointes qui abîmeront le bobinage une fois fait vous pouvez commencer a bobiner !d origine le fil est du 12/100eme jai mis du 15/100eme plus facile a trouver.
bobine d allumage dtmx electronique Photo_30
presque a la moitie plus que 3600t.petit conseil serrez bien les spires et surtout prenez un papier et marquez vous le nombre de tour tous les 100 tours ce serait dommage de devoir recommencer tout du début!!!le telephone sonne et hop oublié le nombre de tours!!!
bobine d allumage dtmx electronique Photo_31
voila la bobine terminée il faut la vernir.un vernis en bombe avec un séchage a l air suffira
bobine d allumage dtmx electronique Photo_32
soudez votre fil de sortie de bobine et gaînez le.entourez la bobine avec du scotch isolant et repassez un coup de vernis
bobine d allumage dtmx electronique Photo_33
bobine d allumage dtmx electronique Photo_34
après avoir vernis le tout il ne reste que a passer un coup d abrasif sur les cotes de l âme de la bobine de manière a ce que le contact avec la masse soit parfait, le vernis en bombe pourrait faire isolant et vous n auriez pas d étincelle!total ma bobine affiche une résistance de 324ohms et après remontage une très belle étincelle .le démarrage n est plus ni laborieux ni aléatoire!en plus de l économie d argent la satisfaction de l avoir fait est grande et que tous ceux qui n osent pas ce dise que avec un peu de patience et de minutie on y arrive!bonne route tous moi je vais de ce pas traîner mes pneus dans la boue après l effort le réconfort!!!!!!!!!!gazzzzzzzzzzzzzzz!!!!!!!!!!!!!!!!!!!!
Revenir en haut Aller en bas
dragonevo

dragonevo

Membres

Nombre de messages : 172
Age : 39
Localisation : 35- Ille et Vilaine
Date d'inscription : 04/06/2009
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyLun 9 Avr 2012 - 12:24bobine d allumage dtmx electronique Empty

Génial, super post bien
Revenir en haut Aller en bas
bato77

bato77

Membres

Nombre de messages : 337
Age : 59
Localisation : Le midi de la France
Date d'inscription : 05/10/2011
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyLun 9 Avr 2012 - 16:39bobine d allumage dtmx electronique Empty

Félicitations,

Je crois qu'il pourrait faire partie des "Tutos"
Revenir en haut Aller en bas
JMM34

JMM34

Membres

Nombre de messages : 619
Age : 56
Localisation : HERAULT
Date d'inscription : 31/05/2010
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyLun 9 Avr 2012 - 18:35bobine d allumage dtmx electronique Empty

Jolie travail, qu'elle patience !
Bravo.
Revenir en haut Aller en bas
Yam76

Yam76

Super Modérateur

Nombre de messages : 1719
Age : 54
Localisation : Seine Maritime Dep 76
Date d'inscription : 28/01/2007
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyLun 9 Avr 2012 - 18:49bobine d allumage dtmx electronique Empty

merci pour ces données, je crois que le bobinage qui pose le plus de problème, c'est le capteur situé en haut, ça tourne entre 50 et 70 € en pièces de rechange, ça vaudrait le coup de se pencher dessus...

pour les bobinages, on peut utiliser un tour ou un mandrin de perceuse à petite vitesse, on arrive à de bons résultats ,

encore le capteur et on fait un post Laughing Wink
Revenir en haut Aller en bas
steph 31



Membres

Nombre de messages : 7
Date d'inscription : 08/02/2012
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyMar 10 Avr 2012 - 19:40bobine d allumage dtmx electronique Empty

merci a tous pour vos commentaires!!! ça fait chaud au coeur de voir que vous êtes sensibles a ma démarche ! je suis donc pas le seul a vouloir faire un max de chose de mes mains!promis yam 76 des que mon capteur me lâche je fais la même chose en photos ce sera un plaisir a moins que un membre du forum se le tente vu que le procédé sera le même .
Revenir en haut Aller en bas
alceste

alceste

Administrateur

Nombre de messages : 2003
Localisation : Casteljaloux, Lot et Garonne. Anciennement Montréal, Qc, Canada
Date d'inscription : 05/05/2007
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyMar 10 Avr 2012 - 20:08bobine d allumage dtmx electronique Empty

Tres bon ça.

Moi qui aie peur de faire la mienne, je sais a present comment mis prendre.

Merci.

Le fil de cuivre se trouve où ? Combien peut on compter pour faire le bobinage ?

@+

_________________
Administrateur DTMX-passion
Revenir en haut Aller en bas
steph 31



Membres

Nombre de messages : 7
Date d'inscription : 08/02/2012
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyMer 11 Avr 2012 - 20:33bobine d allumage dtmx electronique Empty

salut a toi alceste qui a l intention de refaire ta bobine ! suivant les régions je ne peux pas trop m avancer sur les prix , mais pour toi qui est limitrophe tu trouveras la bobine chez électronique diffusion a Toulouse a 12euro le bout . mais sache que d après mes calculs j ai utilise 120 mètres de câble et une bobine de 15/100eme fait a peu prés 700 mètres je pense que tu pourras vendre le reste ou aider des potes . ce que j aurais fait avec plaisir pour toi mais c est un ami qui m a fait cadeau en échange d autres services! je lui ai rendu le reste de la bobine!pour ce qui est des autres composant tu peux sans avoir peur utiliser un max de récup.je me tiens a ta disposition si tu as des questions ou autres .bon courage le plus long pour moi a été de compter le nombre de tour dis toi que ça au moins c est déjà fait.
Revenir en haut Aller en bas
alceste

alceste

Administrateur

Nombre de messages : 2003
Localisation : Casteljaloux, Lot et Garonne. Anciennement Montréal, Qc, Canada
Date d'inscription : 05/05/2007
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyMer 11 Avr 2012 - 22:17bobine d allumage dtmx electronique Empty

Bon bah j'ai plus qu'a...lorsque j'en serais arrivé là avec la memere.

Compter tous ces bouts... Shocked Ca prend du temps ça Shocked .

Merci

@+

_________________
Administrateur DTMX-passion
Revenir en haut Aller en bas
Dnieprider

Dnieprider

Membres

Nombre de messages : 10
Age : 45
Localisation : Charente
Date d'inscription : 01/05/2020
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyVen 1 Mai 2020 - 13:53bobine d allumage dtmx electronique Empty

Bonjour à tous et un grand merci pour ce tuto très bien fait.
J'ai refait ma bobine en le suivant et ma moto tourne super bien.

Je tenais à apporter ma pierre à l'édifice car j'ai quand même un tout petit peu galéré au redémarrage.

Premier coup de kick la moto démarre ! génial !
Par contre le moteur ne tournait qu'au ralenti. Impossible d'accélérer !
Après avoir démonté le carburateur (suspicion gicleur bouché), contrôlé l'avance d'allumage au comparateur, changé la bougie, etc..... J'ai fini par abandonner. (tout ça c'était hier)
Et ce matin en me réveillant, un éclair de génie me rappelle qu'une bobine à une polarité !
J'avale vite fait mon petit dej et je fonce à l'atelier.
Je retourne la bobine, je kick, j'accélère, yes !!! C'est parti !! De joie, je laboure mon gazon sous la pluie a grands coups de gaz ! (confinement oblige !)

Donc, un truc super important:
Le sens de bobinage ! En effet le sens de bobinage va influencer la polarité de la bobine. Peu importe finalement dans quel sens vous allez la bobiner mais ensuite il faudra l'installer dans le bon sens !
J'y avais bien pensé lorsque je l'ai installée. Mais je me suis dit "si la moto ne démarre pas je l'installerai dans l'autre sens et hop c'est réglé". Mais vu que la moto a démarré, je n'ai plus du tout pensé à ça sur le moment. Je trouve ça hallucinant d'ailleurs que le moteur puisse démarrer avec une polarité inversée mais ne tourne qu'au ralenti. Si un expert en électricité peut expliquer le phénomène, ça m'intéresse. Mais sinon c'est déjà bon de le savoir !

A bientôt !
Revenir en haut Aller en bas
Dnieprider

Dnieprider

Membres

Nombre de messages : 10
Age : 45
Localisation : Charente
Date d'inscription : 01/05/2020
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyVen 1 Mai 2020 - 16:42bobine d allumage dtmx electronique Empty

Voici avec quelques photos ma réalisation

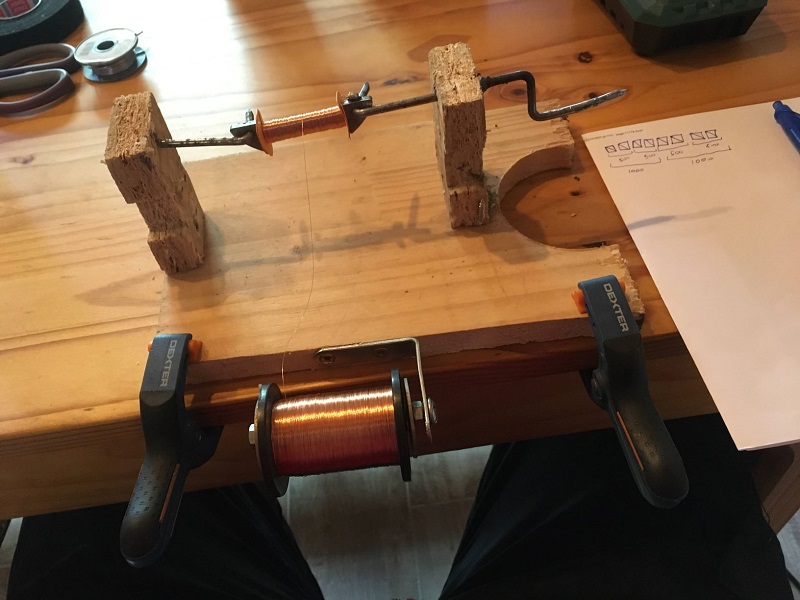

Déjà je me suis fait un petit montage pour bobiner. Un truc très simple fait avec quelques bouts de bois qui trainaient dans mon atelier et des clous tordus
Vous notterez la présence de la feuille de pointage sur la droite pour compter les tours.
bobine d allumage dtmx electronique Montag10
au départ j'ai mis de l'adhésif toilé sur le noyau. J'ai fabriqué des petits cartons pour les extrémités en découpant la couverture d'un vieux bloc note
J'ai soudé directement l'extrémité du fil sur le noyau (Steph avait mis un morceau de fil isolé mais je n'en ai pas vu l'intéret (??!!)

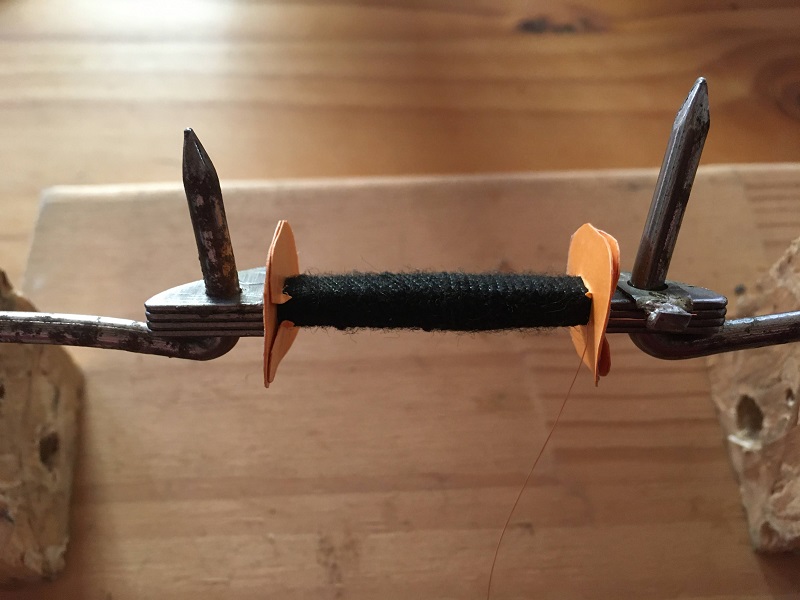

bobine d allumage dtmx electronique Demarr10
C'est parti pour 6595 tours (Merci Steph31 d'avoir compté pour nous)
bobine d allumage dtmx electronique Premie10
6595 tours plus tard.... (une heure petite heure tranquilou)
bobine d allumage dtmx electronique Tous_l10
emmaillotée dans de la toile adhésive
bobine d allumage dtmx electronique Presqu10
fil de sortie soudé et seconde couche de toile adhésive
bobine d allumage dtmx electronique Bobine10
La bobine sur sa platine
bobine d allumage dtmx electronique Remont10
Après mes essais, j'ai verni la bobine mais j'ai oublié de faire la photo.
J'espère que ça pourra aider quelqu'un en complément du tuto de Steph31 sans qui je ne me serais pas lancé.
Merci encore
Revenir en haut Aller en bas
hurricane papa 69

hurricane papa 69

Membres

Nombre de messages : 2550
Age : 56
Localisation : ---
Date d'inscription : 15/11/2010
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyVen 1 Mai 2020 - 18:59bobine d allumage dtmx electronique Empty

bravo et merci du retour
Revenir en haut Aller en bas
Thierry28



Membres

Nombre de messages : 210
Localisation : 28, 59 & 60
Date d'inscription : 14/07/2010
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyVen 1 Mai 2020 - 19:57bobine d allumage dtmx electronique Empty

Bien joué, le plaisir de faire soit même et une bonne économie de faite !!
Revenir en haut Aller en bas
flown720

flown720

Membres

Nombre de messages : 844
Age : 39
Localisation : Savoie
Date d'inscription : 21/06/2019
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyVen 1 Mai 2020 - 21:00bobine d allumage dtmx electronique Empty

Super class bien
Revenir en haut Aller en bas
hurricane papa 69

hurricane papa 69

Membres

Nombre de messages : 2550
Age : 56
Localisation : ---
Date d'inscription : 15/11/2010
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptyVen 1 Mai 2020 - 21:50bobine d allumage dtmx electronique Empty

confiné 24 h sur 24h

20 bobines par jour , un bol de riz

tu devrais être moins cher que ces pig  de chinois

ok casque
Revenir en haut Aller en bas
Dnieprider

Dnieprider

Membres

Nombre de messages : 10
Age : 45
Localisation : Charente
Date d'inscription : 01/05/2020
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptySam 2 Mai 2020 - 6:41bobine d allumage dtmx electronique Empty

Merci à vous pour les retours ! J'espère que ce post en aidera d'autre comme il m'a aidé !!

hurricane papa 69 a écrit:
confiné 24 h sur 24h

20 bobines par jour , un bol de riz

tu devrais être moins cher que ces pig  de chinois

ok casque

lol!

Je ferais quand même pas ça tous les jours pété de rire Je laisse ça aux chinois !
Revenir en haut Aller en bas
abyao

abyao

Membres

Nombre de messages : 747
Age : 49
Date d'inscription : 23/08/2018
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptySam 2 Mai 2020 - 7:32bobine d allumage dtmx electronique Empty

helloo,
ca serait envisageable un tachymetre sur une perceuse ou visseuse pour compter le nombre de tour ?
Revenir en haut Aller en bas
Dnieprider

Dnieprider

Membres

Nombre de messages : 10
Age : 45
Localisation : Charente
Date d'inscription : 01/05/2020
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptySam 2 Mai 2020 - 8:03bobine d allumage dtmx electronique Empty

abyao a écrit:
helloo,
ca serait envisageable un tachymetre sur une perceuse ou visseuse pour compter le nombre de tour ?

Du coup c'est pas un tachymètre car mesurer la vitesse on s'en fout. Il faut juste un compteur de tour.

Du genre de ça qui coute 30€ environ :

bobine d allumage dtmx electronique Compte11

Pourquoi pas, tout est possible. Après ça fait des investissements et ça complique pas mal le montage car outre le compteur, il faut que le montage tienne la vitesse de rotation, etc... Ca devient intéressant pour de la production en série. Si c'est pour bobiner une fois dans ta vie ou même une fois par an c'est largement faisable à la main. Mon montage coûte que dalle et j'ai mis une petite heure à tourner la manivelle, c'est pas la mort...
Revenir en haut Aller en bas
abyao

abyao

Membres

Nombre de messages : 747
Age : 49
Date d'inscription : 23/08/2018
bobine d allumage dtmx electronique Vide
MessageSujet: uni   bobine d allumage dtmx electronique EmptySam 2 Mai 2020 - 8:30bobine d allumage dtmx electronique Empty

oui j ai un tachymetre qui me sert a regler les appareils de traitements en fonction des prises de forces des tracterurs, mais il a aussi une possibilité de compter les tours uniquement peu importe la vitesse.
Revenir en haut Aller en bas
JMM34

JMM34

Membres

Nombre de messages : 619
Age : 56
Localisation : HERAULT
Date d'inscription : 31/05/2010
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptySam 2 Mai 2020 - 8:39bobine d allumage dtmx electronique Empty

Pour le bobinage, j'ai vu une fois sur le net un montage avec un vieux compteur d'eau. siffle
Revenir en haut Aller en bas
Dnieprider

Dnieprider

Membres

Nombre de messages : 10
Age : 45
Localisation : Charente
Date d'inscription : 01/05/2020
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptySam 2 Mai 2020 - 8:50bobine d allumage dtmx electronique Empty

abyao a écrit:
oui j ai un tachymetre qui me sert a regler les appareils de traitements en fonction des prises de forces des tracterurs, mais il a aussi une possibilité de compter les tours uniquement peu importe la vitesse.

Du coup, effectivement, si tu as l'appareil ça vaut le coup d'essayer. il faut coller un reflecteur sur le mandrin je pense. De la même manière que lorsque tu mesures ta prise de force.
Revenir en haut Aller en bas
luc 23



Membres

Nombre de messages : 142
Date d'inscription : 18/05/2018
bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique EmptySam 2 Mai 2020 - 9:12bobine d allumage dtmx electronique Empty

De cul !!! Un boulot de bénédictin ...
Chapeau bas messieurs ...
Luc
Revenir en haut Aller en bas
Contenu sponsorisé




bobine d allumage dtmx electronique Vide
MessageSujet: Re: bobine d allumage dtmx electronique   bobine d allumage dtmx electronique Emptybobine d allumage dtmx electronique Empty

Revenir en haut Aller en bas

bobine d allumage dtmx electronique
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Comment vérifier une bobine d'allumage
» bobine d'allumage et fil de bougie ?
» moteur SACHS STAMO ST-203 problème bobine allumage
» Probleme d'allumage
» probléme d'allumage

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
DTMX Passion :: Rubrique technique :: L'atelier électricité (Toutes cylindrées)-
Sauter vers:
